决策规划：参考线模块
决策规划总体概览(已有导航路径，决策规划流程)
- 定位+导航：生成参考线
- 静态障碍物投影到以参考线为坐标轴的frenet坐标轴上
- 决策算法对障碍物做决策（往左绕，往右绕，忽略）,开辟最优凸空间
- 规划算法在凸空间中搜索出最优的路径
- 后处理，在规划轨迹中选取一个点，坐标转换成Cartesian，输出给控制去跟踪
参考线
参考线是解决方案，解决导航路径过长，不平滑的问题
- 过长的路径不利于坐标转换
- 过长的路径，障碍物投影可能不唯一
- 不平滑
解决方案：截取一小段轨迹做平滑，将平滑后的轨迹作为参考线

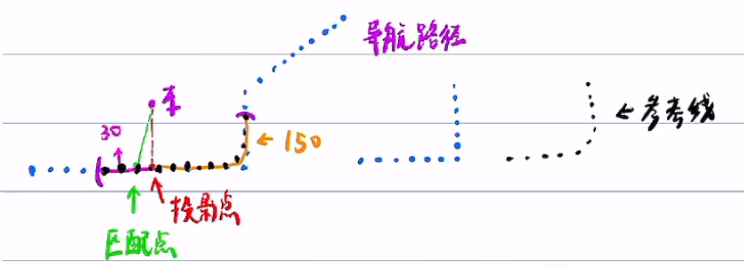

每个规划周期内，找到车在导航路径中的投影点，以投影点为坐标原点，往后取30米，往前取150米范围内的点，做平滑，平滑后的点的集合成为参考线。
参考线平滑算法

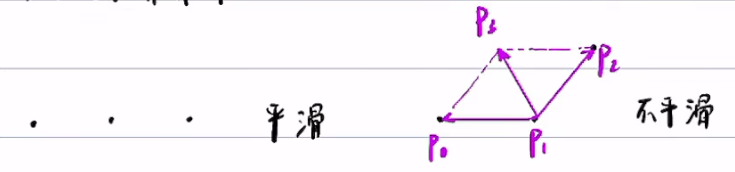

平滑性因素
\(|\overrightarrow{P_{1}P_{3}}|\)：衡量平滑与不平滑的标准，\(|\overrightarrow{P_{1}P_{3}}|\)越小越平滑。缺点：虽然平滑了，但是几何形状差距大。
道路几何因素
\(|\overrightarrow{P_{1}P_{1r}}|+|\overrightarrow{P_{2}P_{2r}}|+|\overrightarrow{P_{3}P_{3r}}|\)越小，越接近原几何路径。
长度要尽可能均匀和紧凑
\(|\overrightarrow{P_{1}P_{2}}|^2+|\overrightarrow{P_{1}P_{3}}|^2\)越小，越均匀，紧凑。

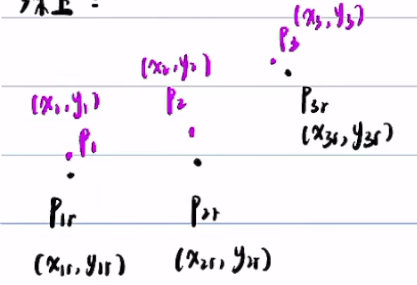

代价函数
已知：\(x_{1r}...x_{3r},y_{1r}...y_{3r}\)
未知：\(x_{1}...x_{3},y_{1}...y_{3}\)
代价函数：
\[cost function = \\ w_{1}\{\sum_{i=1}^3(x_i-x_{ir})^2+(y_i-y_{ir})^2\}+\\w_2\{(x_1+x_3-2x_2)^2+(y_1+y_3-2y_2)^2\}+\\w_3\{\sum_{i=1}^2(x_{i+1}-x_i)^2+(y_{i+1}-y_i)^2\}\]
①与原路径点相似的代价，②平滑代价，③紧凑代价
平滑代价：
\(W_{cost\_smooth}\cdot x^TA^T_1A_1x\ ,A_1size=(2n,2n-4)\)
紧凑代价：
\(W_{cost\_length}\cdot x^TA^T_2A_2x\ ,A_2size=(2n,2n-2)\)
几何相似代价：
\(W_{cost\_ref}\cdot x^TA_3^TA_3x+f^Tx\)
\(\sum_{i=1}^n(x_{ir}-y_{ir})^2\)是个常数，可以忽略。
二次规划问题
二次规划问题的目标函数是变量的二次函数，而约束条件可以是线性的，一般形式如下：
\[Minimize: \dfrac{1}{2}x^TQx+c^Tx\]
\[Subject\ to: Ax\leq b ,Ex = d\]
其中：
- \(x\)是一个\(n\)维向量，表示决策变量
- \(Q\)是一个\(n\times n\)的对称矩阵，表示目标函数中变量的二次项系数
- \(c\)是一个\(n\)维向量，表示目标函数中变量的一次项系数
- \(A\)是一个\(m\times n\)的矩阵，\(b\)是一个\(m\)维向量，定义了\(m\)个线性不等式约束
- \(E\)是一个\(p\times n\)的矩阵，\(d\)是一个\(p\)维向量，定义了\(p\)个线性等式约束
针对参考线
二次规划：
\(=\dfrac{1}{2}x^THx+f^Tx\)
\(= x^T\dfrac{H}{2}x+f^Tx\)
此处：\(H=2(W_{smooth}A^T_1A_1+W_{length}A^T_2A_2+W_{ref}A^T_3A_3)\)
约束：
\(x\)与\(x_{ref}\)不要离太远，\(|x-x_{ref}|\leq buff\)
曲率约束：
曲率约束是一种非线性约束，一般与车的最大侧向加速度有关(有些弯过不去)，放到后面考虑。
Fem smoother平滑算法
优点：优化变量较少
缺点：无法保证曲率是连续的，添加曲率约束求解比较麻烦
参考线是决策规划的基础和前提，必须要快，采用方案如下：
- 减少规划频率，规划算法每100ms执行一次，控制算法每10ms执行一次
- 充分利用上个周期计算的结果
找匹配点
普通算法：每一个规划周期计算一遍，太慢，导航路径很可能很长，遍历费时
改进算法：

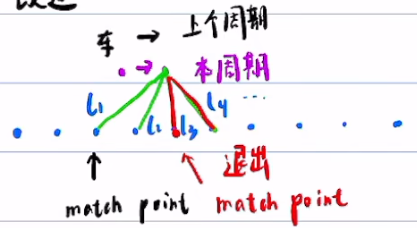

以上个周期的 match point 为起点做遍历，一旦有\(l_{i+1}>l_i\)，立刻退出遍历，\(l_i\)对应的点作为本周期的匹配点

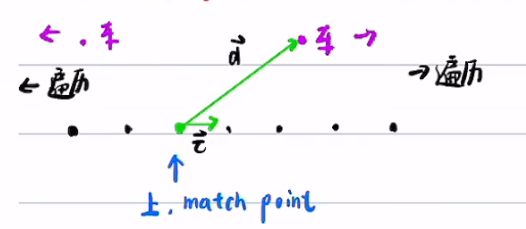

找匹配点的方向：
如果车往前，就往前遍历，如果车往后，就往后遍历：
\(\overrightarrow{d} \cdot \overrightarrow{\tau}>0\)：向前遍历
\(\overrightarrow{d} \cdot \overrightarrow{\tau}<0\)：向后遍历
\(|\overrightarrow{d} \cdot \overrightarrow{\tau}|<10^{-3}\)：本周期的match point 等于上个周期的match point
本质有点像梯度下降
此方法可以大大加速找匹配点的算法，但只适用于在上个匹配点结果附近只有一个极小值点。
但是这种问题一般情况下不会出现，因为规划周期是100ms，即使以50m/s的速度运动，车也只走了5m，5m内道路不太可能出现这么扭曲的几何，一般在上个规划周期的匹配点上只有一个极值点。

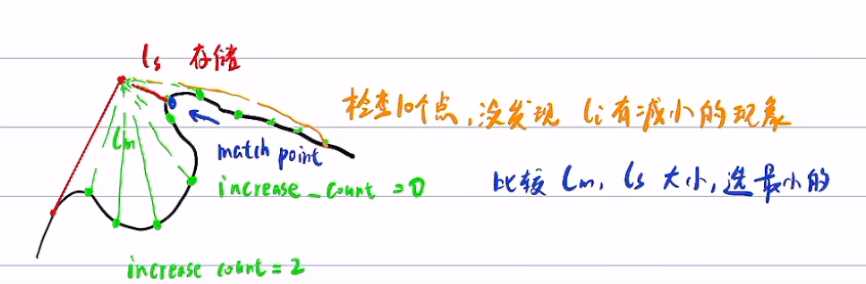

万一真的出现这种情况：

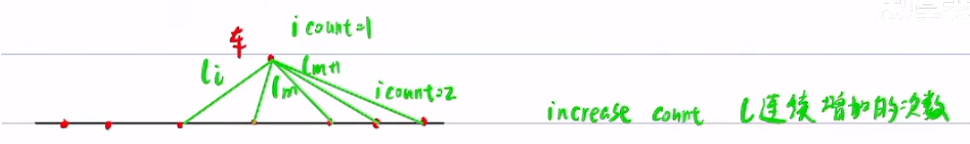

使用 increase_count 变量记录\(l\)增加的次数
if \(l_{i+1}<l_i\) (\(l\)在减小)
increase_count = 0
if \(l_{i-1}<l_i\) 且 \(l_{i+1}>l_i\) (找到 \(l_{i}\) 为极小值)
存储 \(l_{i}\)
if \(l_{i+1}>l_i\) (\(l\)在减大)
increase_count++
if increase_count > 10 (意味着检查了10个点都没发现另外的极小值点)
break
第一次运行判断increase_count大于50个点，不是第一次运行则判断大于3个点
处理点不够的情况：
如果后面没有30m或者前面没有150m
解决办法：保持总长度不变(30+150)，(10+170)，(80+100)

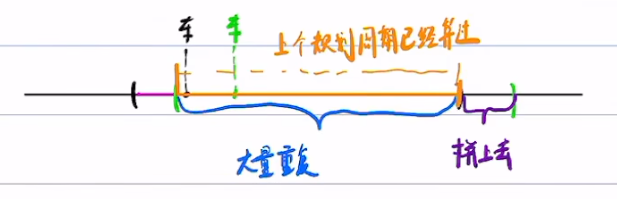

轨迹拼接：
每100ms周期平滑的轨迹优大量重复的点，我们只需要将上一个规划周期和多出来的平滑轨迹拼接起来就可以
具体做法，将本周期和上个周期的参考线作比较，如果一模一样就用上个周期的平滑轨迹。若不一样，计算需要拼接多少个点记为n，
Fem Smoother 至少需要3个点才能够使用
